Химические лабораторные реакторы представляют собой основное промышленное оборудование в современной химической лаборатории. Они используются для проведения различных химических реакций под контролем определенных условий, таких как температура, давление, скорость перемешивания и добавление реактивов. В данной статье рассмотрим устройство таких реакторов и основные принципы их работы, используя материалы сайта pcgroup.ru компании ПраймКемикалсГрупп.
Принцип работы химического реактора заключается в поддержании определенных условий, необходимых для проведения химической реакции. Реагенты добавляются в реактор, где происходит смешивание и реакция под контролем температуры и других параметров. Реакционная смесь затем может быть отобрана для анализа или последующих процессов.
Основные типы реакторов
Существует несколько основных типов химических лабораторных реакторов, каждый из которых предназначен для определенных типов реакций и условий:
- Реакторы с непрерывным перемешиванием (Continuous Stirred Tank Reactor, CSTR).
Этот тип реакторов представляет собой аппарат в виде емкости с реакционной средой, в которой происходит реакция. Внутри реактора имеется механизм непрерывного перемешивания, обеспечивающий равномерное распределение реагентов и поддержание постоянной температуры и концентрации в нужном объеме. - Реакторы с плотным слоем (Packed Bed Reactor).
Эти реакторы содержат неподвижное заполнение, через которое проходят реагенты. Реакция происходит на поверхности наполнителя, что позволяет эффективно использовать поверхность для реакции. - Реакторы высокого давления и температуры.
Для выполнения реакций при высоких давлении и температуре используют специальные реакторы, которые обеспечивают безопасное проведение данных процессов.

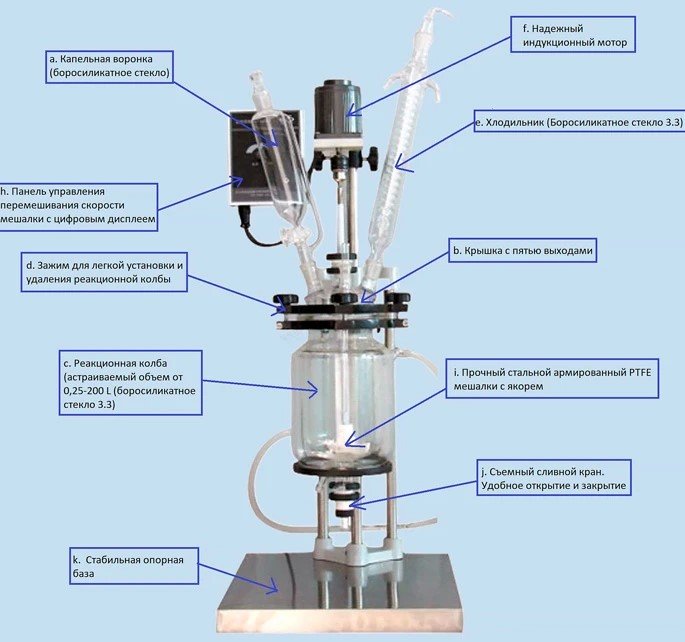

Устройство химического реактора
Корпус реактора
Корпус реактора играет ключевую роль в обеспечении безопасности и эффективности химических процессов. Он представляет собой закрытую емкость, способную выдерживать высокие давления и температуры, а также химически агрессивные среды. Корпус реактора часто изготавливается из специальных материалов, таких как стекло, нержавеющая сталь или инертные полимеры, которые обеспечивают химическую стойкость и долговечность. Важно, чтобы материалы корпуса не взаимодействовали с реакционными компонентами и обеспечивали герметичность реактора, чтобы предотвратить утечки реагентов или продуктов реакции. Кроме того, корпус может иметь специальные дополнительные элементы, такие как стеклянные видео-камеры для наблюдения за процессом, или порты для введения и извлечения реагентов и продуктов.
Система нагрева и охлаждения, механизм перемешивания
Для контроля температуры реакции в реакторе применяют систему нагрева и охлаждения. Это может быть электрический или водяной нагреватель, а также система циркуляции охлаждающей жидкости.
Важной частью химического реактора является механизм перемешивания, который обеспечивает равномерное распределение реакционных компонентов. Это может быть механическое вращающееся лопастное устройство или система сжатого воздуха.
Датчики и контрольные системы
Датчики и контрольные системы играют ключевую роль в обеспечении контроля и регулирования условий реакции в химических лабораторных реакторах. Эти системы предназначены для мониторинга различных параметров, таких как температура, давление, уровень и концентрация реагентов, а также другие важные показатели.
Одним из основных типов датчиков, применяемых в реакторах, являются термопары, которые измеряют температуру реакционной среды и обеспечивают точное регулирование системы нагрева или охлаждения. Датчики давления используются для контроля давления внутри реактора, что особенно важно при проведении реакций под высокими давлениями.
Кроме того, датчики уровня могут использоваться для определения количества реагентов в реакторе, что позволяет автоматически поддерживать необходимые концентрации компонентов. Автоматические контрольные системы на основе данных от датчиков реагируют на изменения параметров и могут автоматически корректировать условия реакции, поддерживая их в оптимальном диапазоне.
Итак, химические лабораторные реакторы являются важным инструментом для проведения химических исследований и разработки новых процессов. Их эффективное функционирование зависит от правильного выбора типа реактора и оптимальной настройки условий реакции. С появлением новых технологий и материалов современные реакторы становятся все более точными, надежными и универсальными в использовании.
